De P1 wifi-gateway 22 (kortweg PWG) is een van de meest veelzijdige modules om je slimme meter uit te lezen. Niet alleen werkt hij (bijna) volledig parasitair (gevoed vanuit de slimme meter zelf), maar biedt hij ook een groot scala aan methoden om de meterstanden te benaderen. Hierdoor werkt hij met weinig configuratiestappen op een veelheid van domotica toepassingen.
Hardware en software zijn volledig open-source (zie https://github.com/romix123/P1-wifi-gateway)

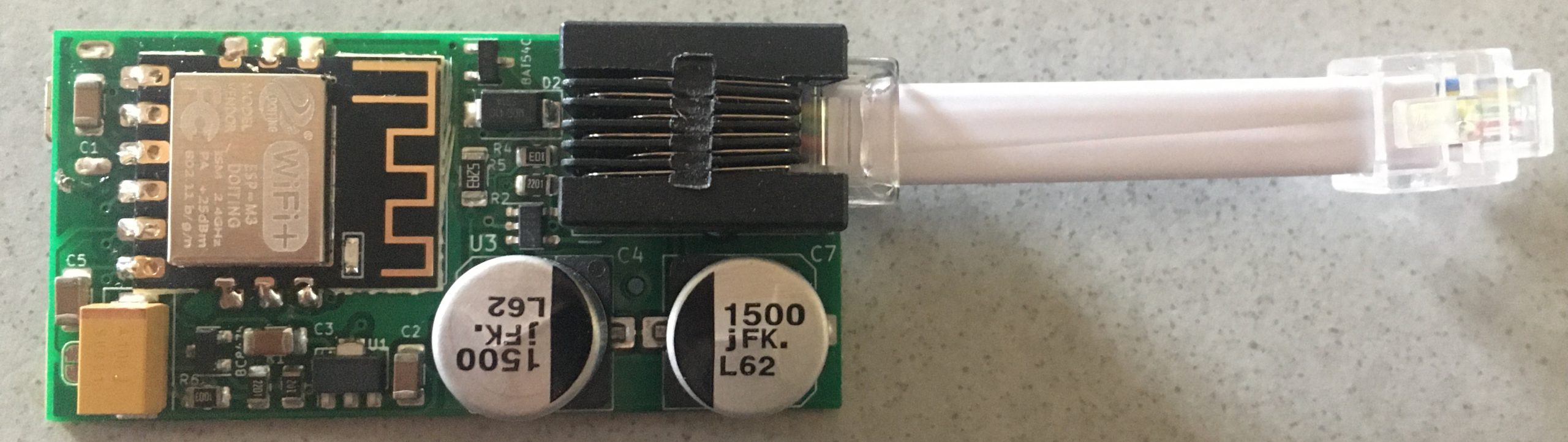

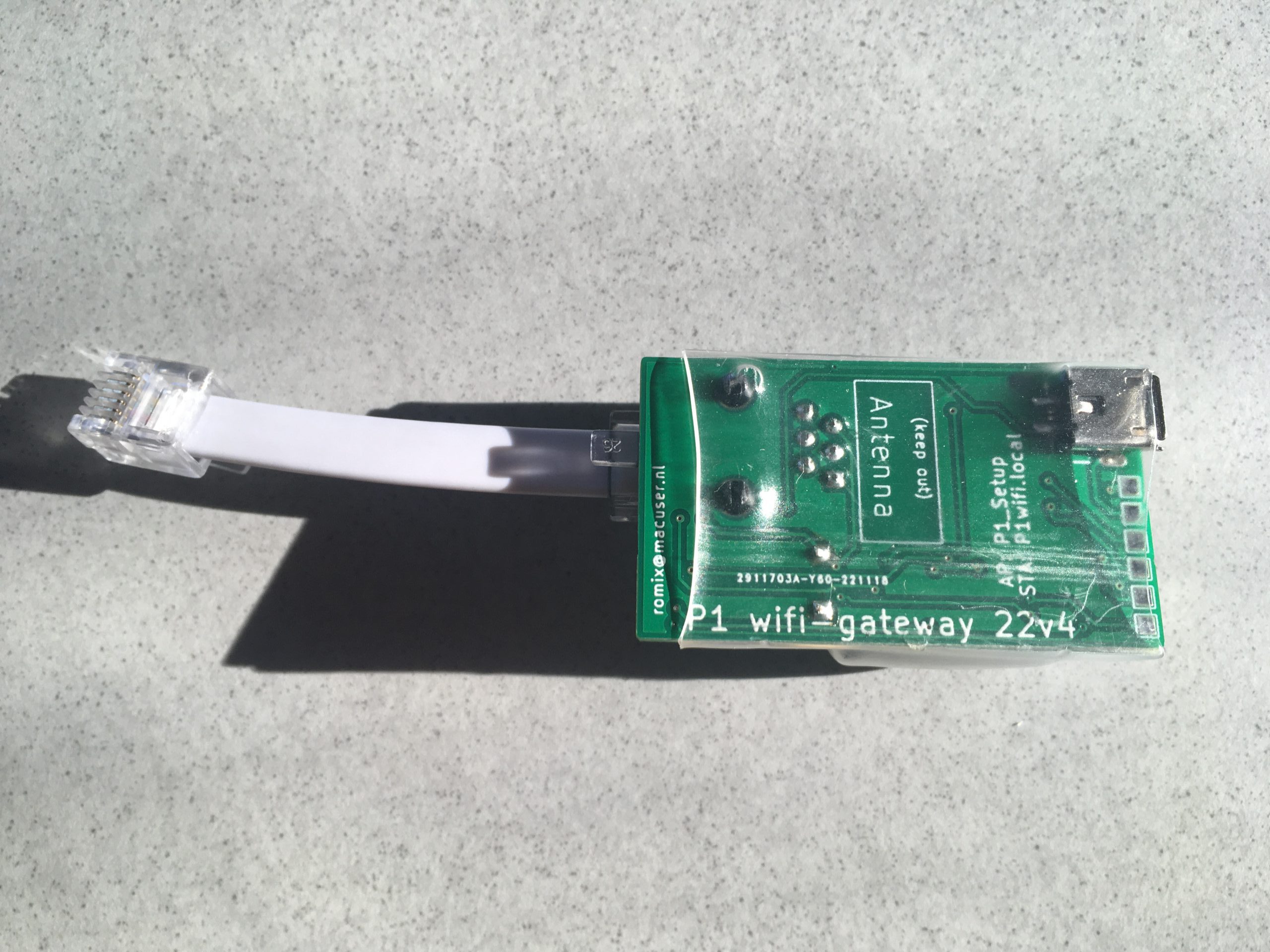

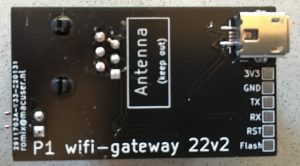

De 2022 versie is gebaseerd op een ESP-M3 module en kan zowel vanuit de Slimme meter (via de RJ-12 kabel) als via een USB voeding (connector op onderkant van de print) worden gevoed. Hij werkt plug-and-play op iedere DSMR 5 meter. Voor DSMR 4 meters (en DMSR2.x meters) is een externe voeding nodig (5v 500mA).
Op dit moment worden alleen nog DSMR 5 meters uitgeleverd, dus als je recent een slimme meter hebt ontvangen, kan de module zonder externe voeding draaien (eventueel na ‘aanzwengelen’ met een powerbank). De module kan ook gebruikt worden voor Belgische, Zweedse en Zwitserse meters. The module can also be used for Belgian, Swedish and Swiss meters. Le module peut également être utilisé pour les compteurs belges, suédois et suisses.
De module kan op verschillende manieren meterdata afleveren:
- kernwaarden via de web interface van de module
- ruwe datagrammen via poort 23 (p1wifi.local:23) voor Domoticz ‘P1 Smart Meter with LAN interface) of wanneer je zelf via telnet ruwe data wilt uitlezen
- gelabelde data via json berichten. Domoticz kan deze ontvangen via ‘virtual devices’ voor Energy en Gas
- gelabelde data via MQTT. Home Assistant gebruikt deze methode. Je hebt een MQTT broker nodig om de berichten op te vangen. Als je Home Assistant gebruikt heb je die waarschijnlijk al draaien.
- Binnen HA kan je gebruik maken van de “DSMR Reader” integratie om veel waarden uit de module op te pikken. Je hoeft in de PWG configuratie alleen het MQTT topic aan te passen op ‘dsmr’ waarna de module het dsmr Reader protocol gebruikt.
- Als je een ander MQTT topic instelt, zul je aan de HA kant een yaml template moeten aanmaken. Je vindt de basis op de firmware pagina.
- ruwe datagrammen via http op de module (p1wifi.local/Data).

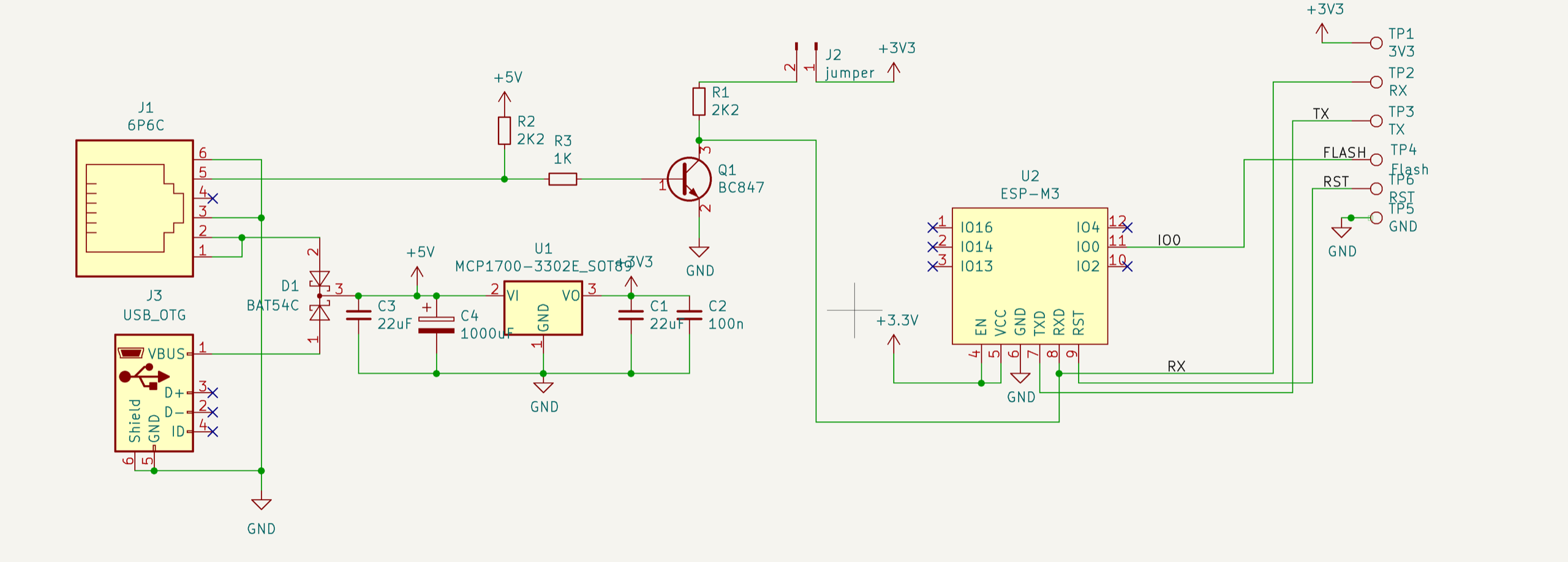

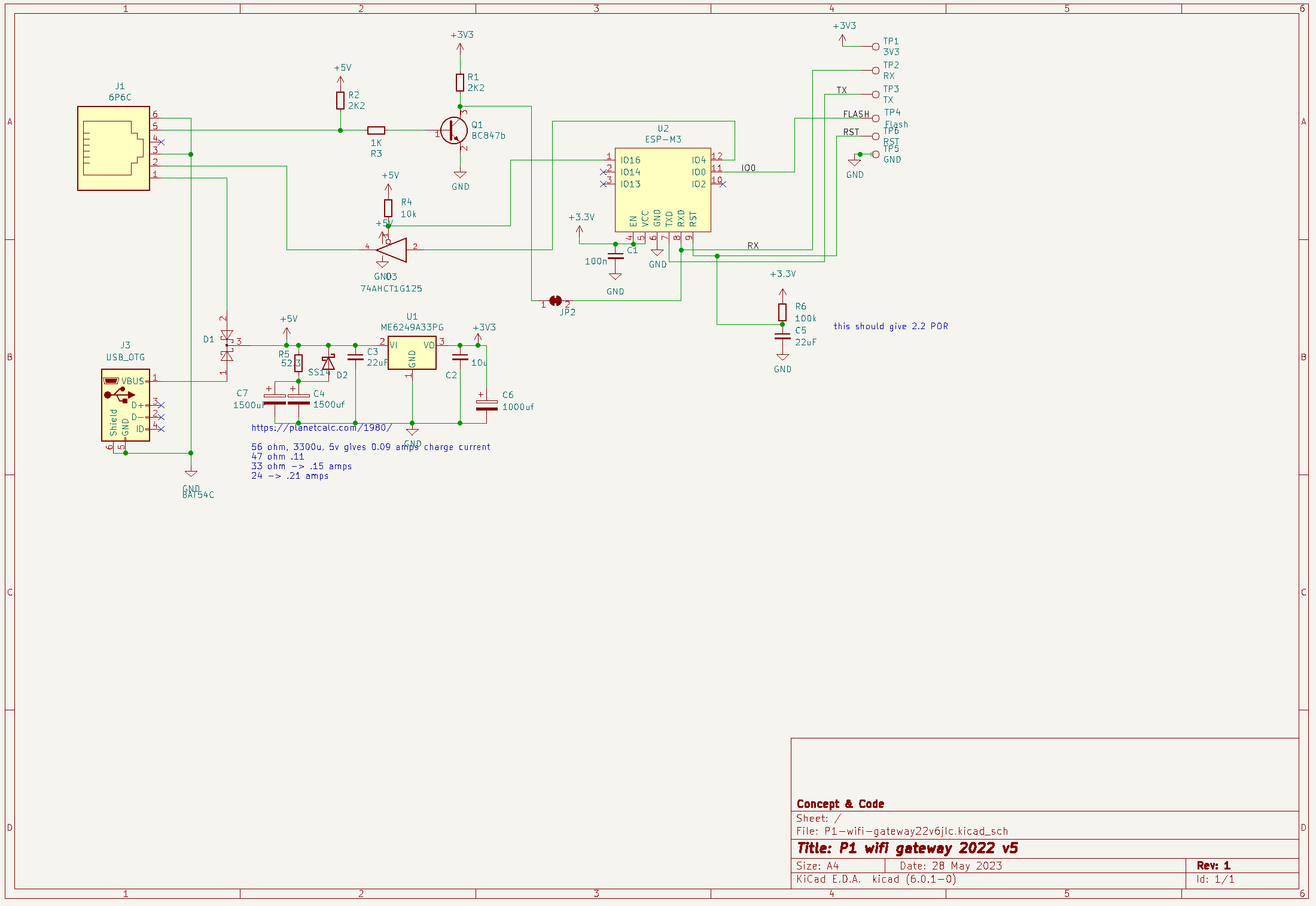

P1 wifi-gateway 2022 schema

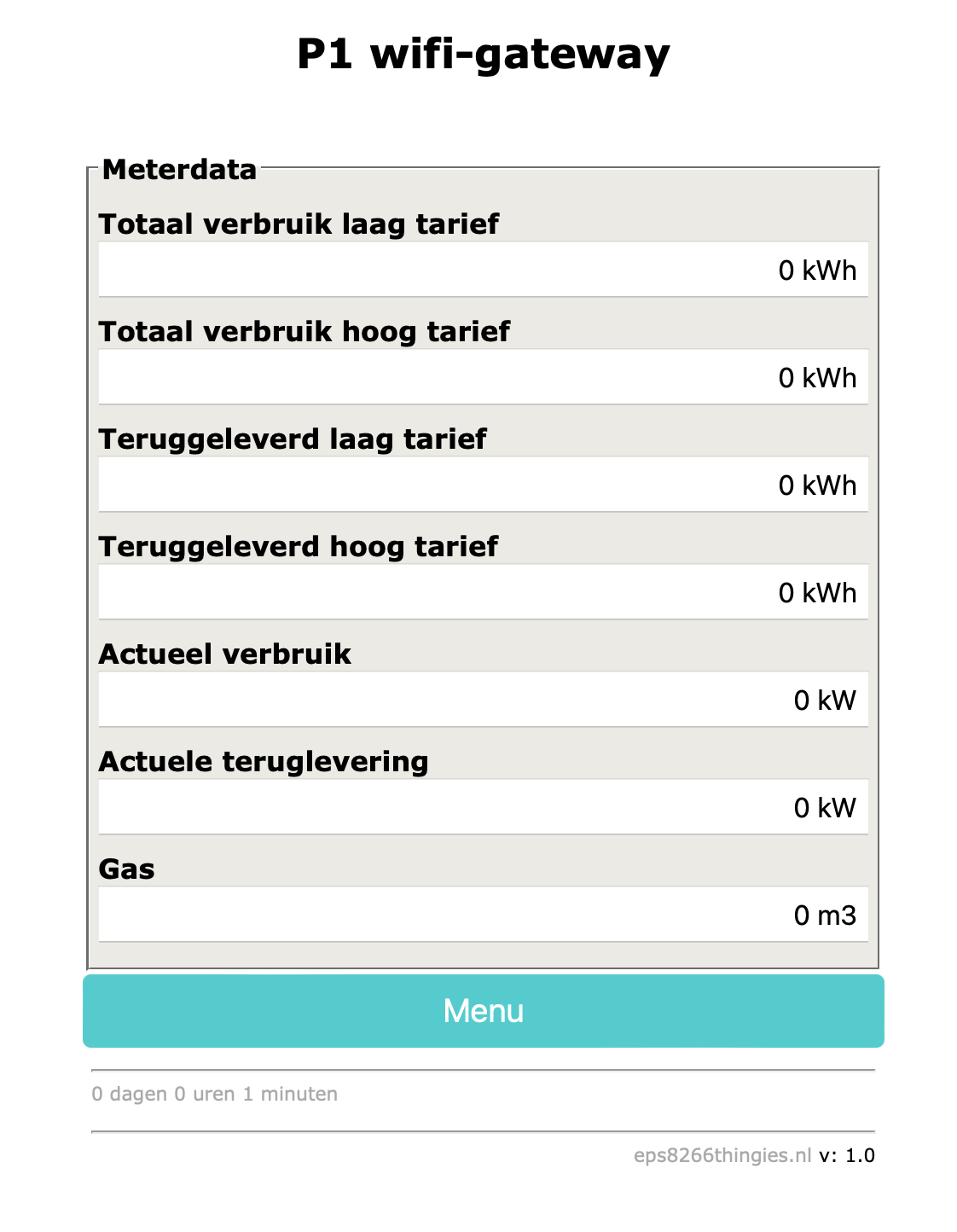

De module heeft een weginterface die toegang geeft tot 3 functies: meterstanden, setup (instellingen), firmware update. Zodra de instellingen zijn ingevoerd, zal de module ingelezen data naar de opgegeven server versturen. Via de optie meterstanden kan je in je webbrowser bekijken wat de actuele standen zijn.
De module kan met een veelheid van domotica systemen samenwerken, zoals Domoticz, Home Assistent, HAB.
De P1-wifi gateway wordt via een webinterface geconfigureerd. Na inpluggen in de slimme meter zal er een Wifi netwerk verschijnen die het mogelijk maakt je module aan je huis wifinetwerk te koppelen. Vervolgens kun je de module voor je eigen situatie configureren.

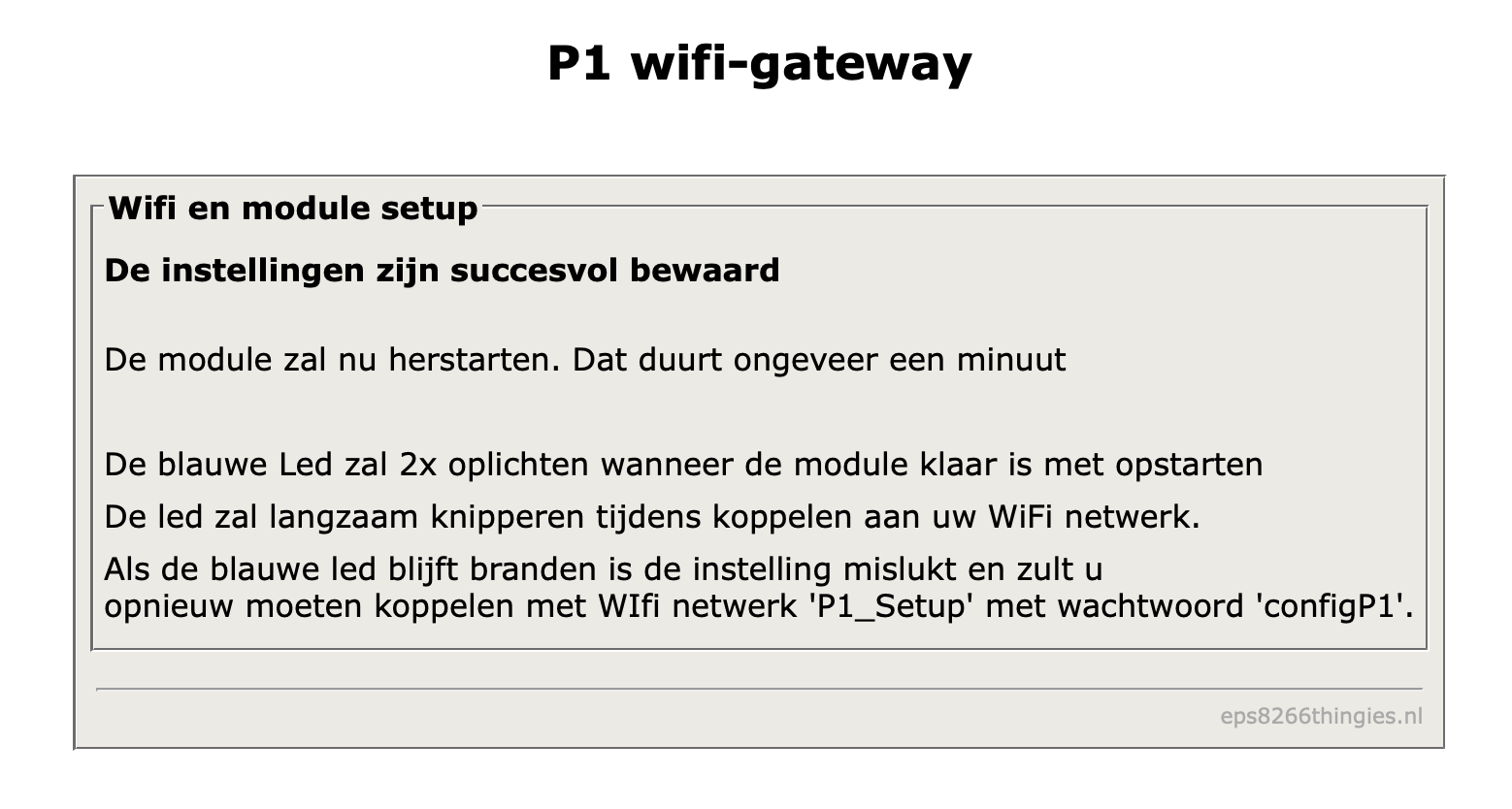

Het wifi en server instellingen menu.
De firmware in de module kan eveneens via wifi worden bijgewerkt mochten er updates van de software komen (en die komen met regelmaat).

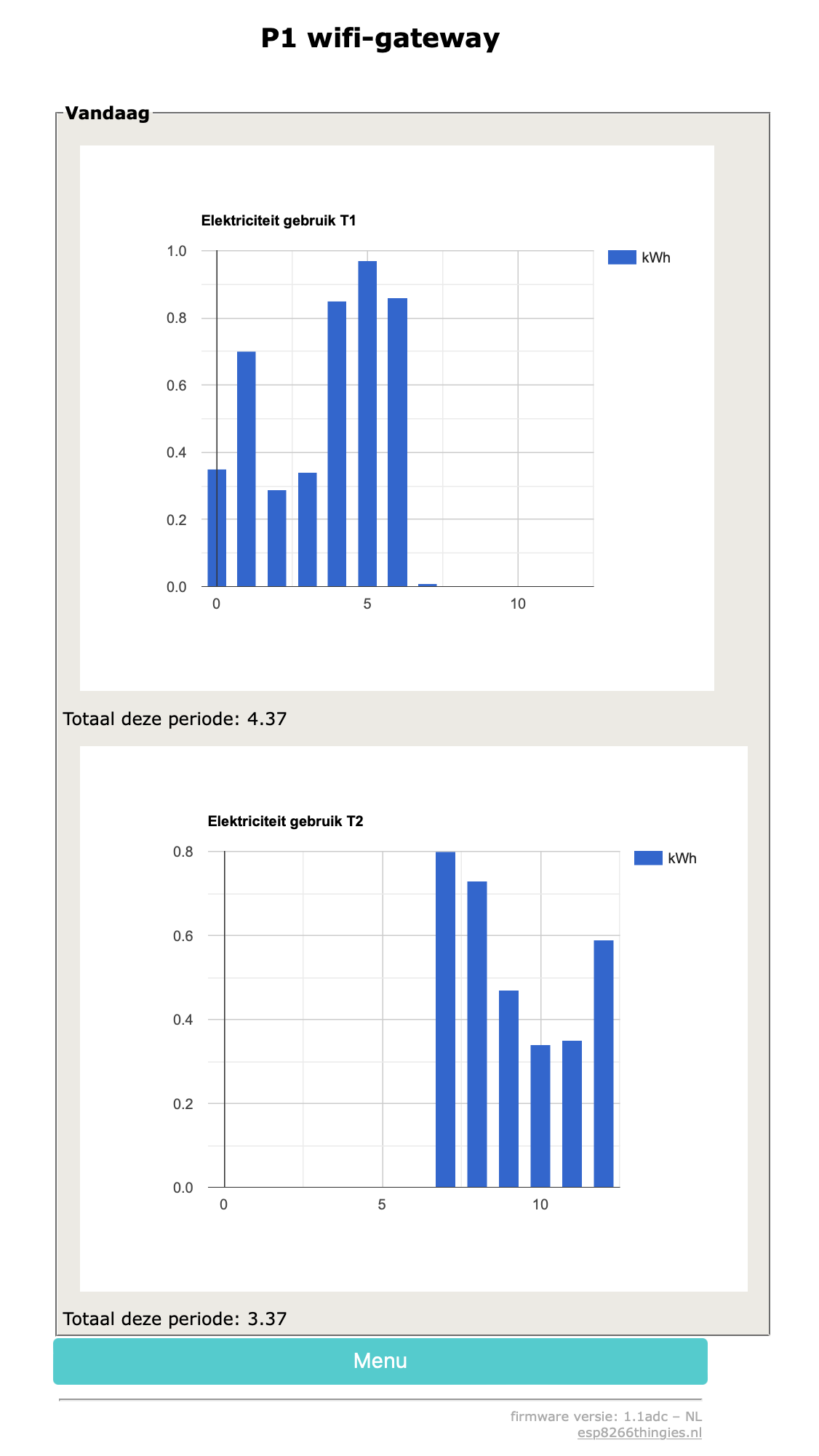

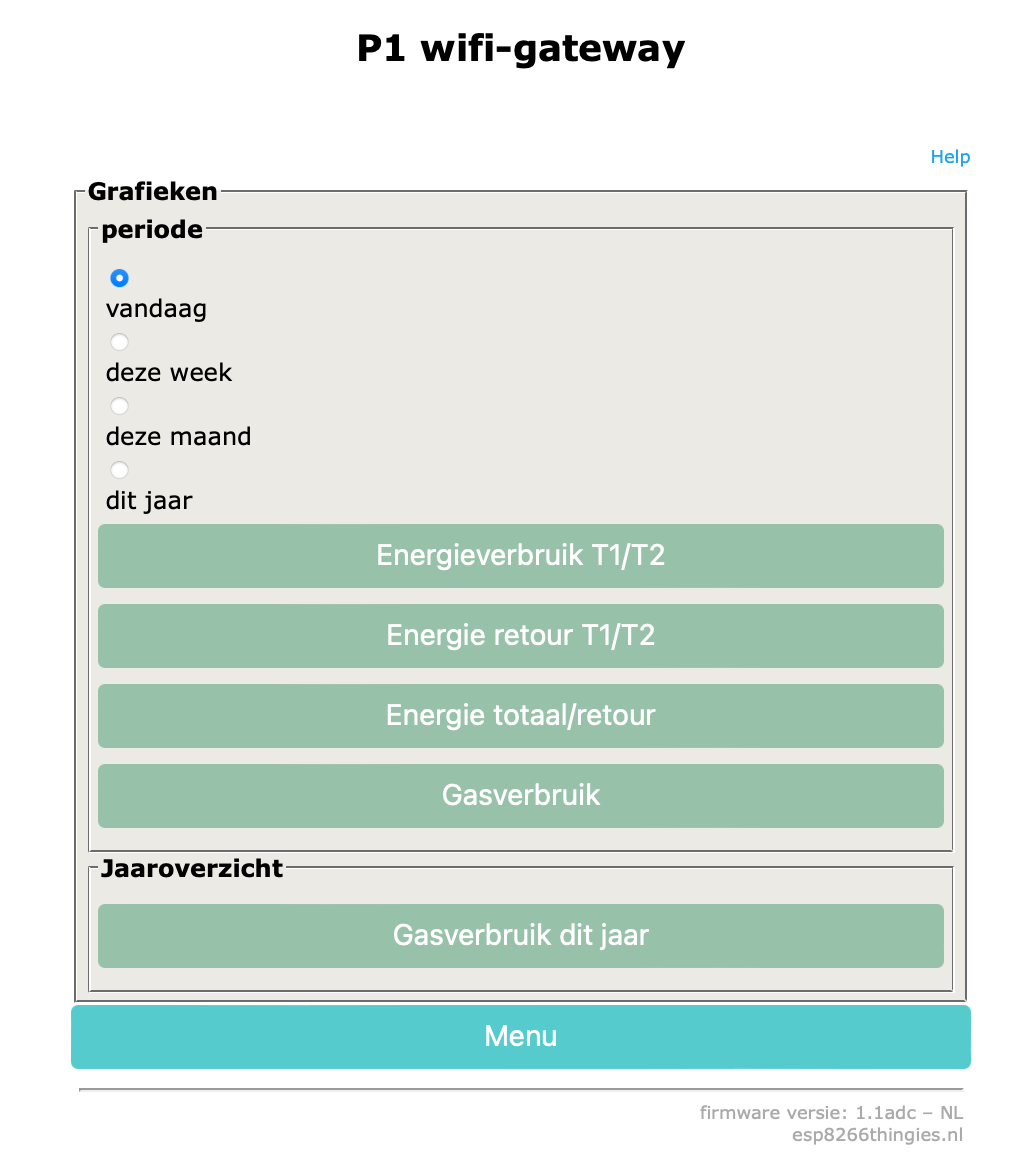

Lokale data-opslag en grafieken.
De module slaat de kernwaarden (E1/E2, R1/R2, Energietotaal/retour, gas) lokaal op zodat de module daarmee grafieken kan produceren. Ook is de data toegankelijk voor uitlezing en analyse elders.
Grafieken kunnen worden getoond voor vandaag, deze week, deze maand, hele jaar. Voor gas is een kalenderoverzicht van de gebruiksintensiteit beschikbaar.
Om de module met HA te gebruiken moet een sensors.yaml file worden gemaakt of aangepast die de juiste parameters heeft om de data te interpreteren. Een bruikbare file vind je hier:
https://raw.githubusercontent.com/daniel-jong/esp8266_p1meter/master/assets/p1_sensors.yaml
De HA koppeling werkt via MQTT. In de P1 wifi-gateway zullen dus de gegevens moeten worden opgenomen van de mqtt server die je gebruikt voor HA. Als root topic voer je in:
sensors/power/p1meter

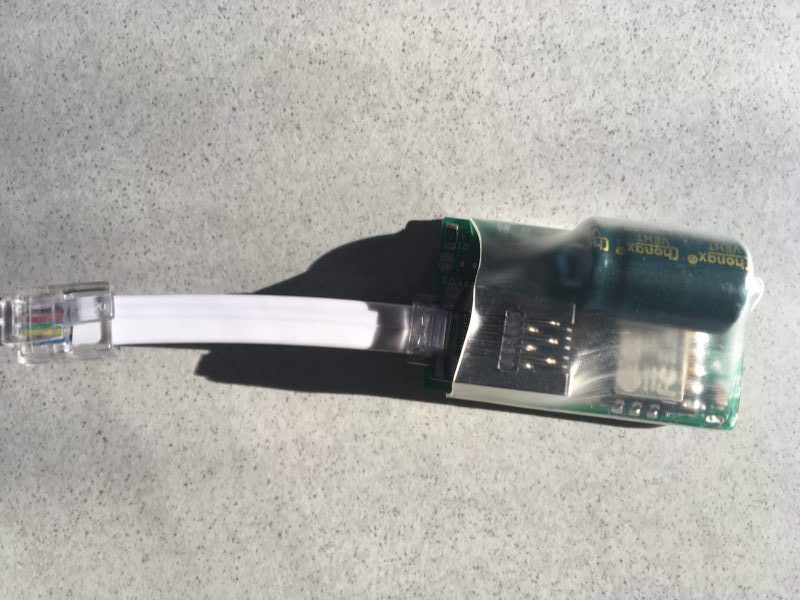

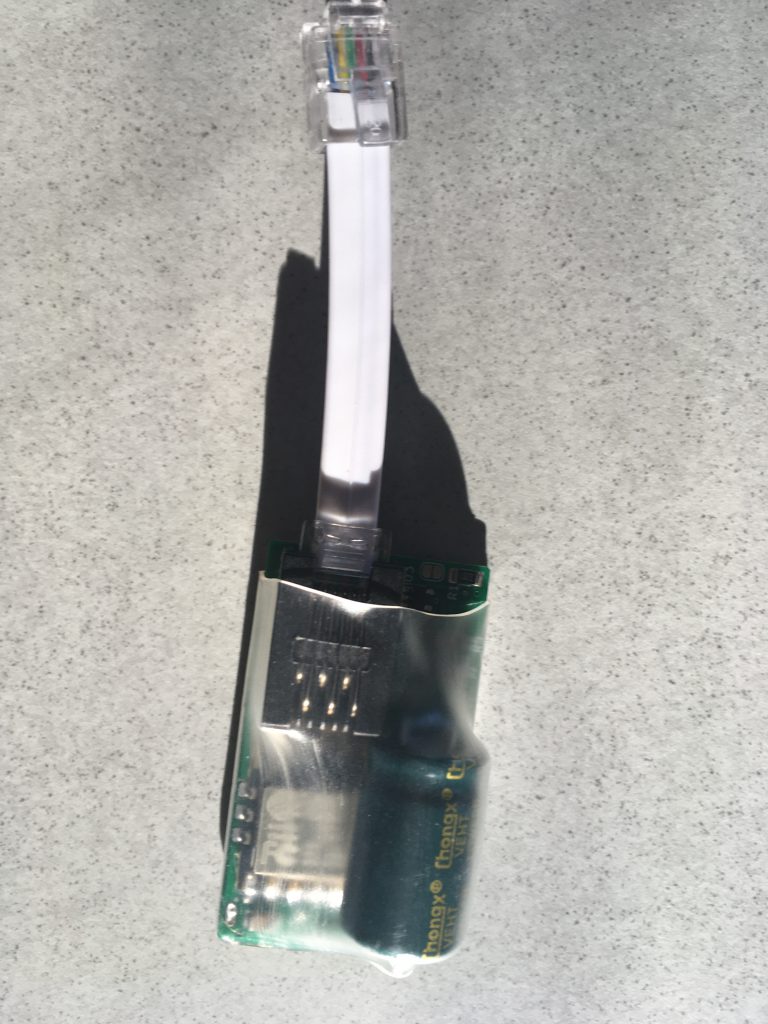

P1 wifi-gateway classic
Ik heb ook nog een aantal P1 wifi-gateway classic modules beschikbaar. Deze werken op alle slimme meters. Voor oudere meters zal de module moeten worden gevoed via een USB voeding. Bij smr5 meters (zeg alle meters die na 2018 zijn geplaatst), kan de module parasitair draaien, dat wil zeggen dat de module wordt gevoed vanuit de meter (plug and play dus).
Standaard wordt deze module geleverd met een aangepaste EspEasy versie die beschikt over de mogelijkheid meterdata via het web uit te lezen in een browser (zoals hierboven getoond). De module kan ook worden geleverd met Tasmota, ESP-home, of zelfs Zweedse firmware. De module draait succesvol in Zweden, België, Zwitserland en Nederland.
Informatie
Voor informatie of bestellen neem contact op met ronaldleenes@icloud.com
De kosten van de module bedragen 22 uur inclusief verzendkosten en kabeltje.
